Bedienungsanleitung

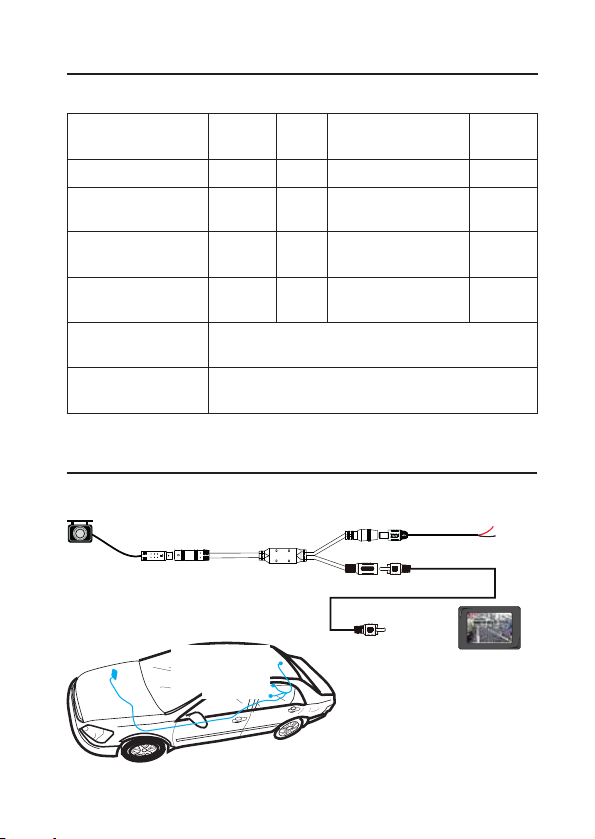

TECHNISCHE DATEN

SCHALTPLAN

Video-Signal CVBS Stromaufnahme < 40 mA

Signal NTSC Leistung < 0,35 W

Eektive Pixelanzahl 688X528 Wasserdichtheits-

klasse

IP67

Spannung DC 12 V

Betriebstemperaturbereich

-20 °C ~

+65 °C

Min. Lichtstärke 0,1 Lux Lagertemperatur-

bereich

-30 °C ~

+80 °C

Zusätzliche Aus-

stattung

VK-RVC 4.X (10 m Verlängerungskabel RCA);

SF-RVC 4.X (Signallter)

Sonstiges Rückansicht mit Parklinie, Form-/Spiegelschalter,

Parklinienschalter, Doppelspulen-Steuerfunktion

Achten Sie beim

Anschließen auf die

Pfeilmarkierung

EEqquuaall DDiiaammeetteerr

UUPP

B. Installation Guide For Bracket-Mount Camera

Blue loop: Cut to switch to front view

Purple or white loop: Cut to turn off parking line

Switch Loop Instructions:

Wiring Diagram

Remarks:

Beside flush and bracket mount cameras, we also

have bolt mount camera series, which is mounted

by following steps:

1. Select suitable flat position near the license plate light and mark it.

2. Drill a hole according to the bolt diameter.

3. Put the bolt vertically (against ground) into the hole and fix the bolt

with the screw supplied from inside.

4. Some models come with up/down image switch option, and can be

mounted with its bolt horizontal (against ground) and its lens

downward.

1.Choose a flat position near license

plate light and make a small hole

for the first screw with a drill.

2. Use a screw driver to fix the first

screw (but not tightly).

3. Get the power/video cables connected,

and then adjust the camera properly to find

the best position for the other screw

according to the camera image in monitor.

4. Mark the position found for second

screw and make a hole with a drill.

5. Fix the second screw with a

screw driver.

A. Installation Guide For Flush-Mount Camera

1.Check to be sure the hole saw

used is with equal diameter to

that of camera.

2. Adjust the camera to turn the

UP arrow mark straight upwards.

3. Put the harness through the

hole made on bumper before

fixing the camera.

4. Put the camera into the hole and

use your two thumbs to press it

evenly for tight and flat mounting.

Special type installation locationUniversal type installation location

Parameters

Current

Consumption

Power

Waterproof Grade

Operating

temperature range

Other

Optional accessories

-20℃ ~ +65℃

VK-RVC 4.X (10 meter RCA extension cable); SF-RVC 4.X (signal filter)

Rear view with parking line, formal/ mirror switch, parking line swich, dual-coil control dual

functions

Video signal

Signal

Effective Pixels

Voltage

Min Illumination

CVBS

NTSC

DC12V

0.1 Lux

688X528

<40mA

IP67

Storage

temperature range

-30℃ ~ +80℃

<0.35W

Kamera

an den

RCA-Video

eingang des

Bildschirms

Netzteil

Rotes Kabel für

Rückfahrscheinwerfer (+12 V)

Schwarzes Kabel für Masse

Der Schaltplan gilt für die meis-

ten (aber nicht alle) Kamera-

modelle und Sie sollten beim

Herstellen der Verbindungen

auch auf die Beschriftungen

oder Markierungen an den

Kabeln achten.

LCD-Display

Kamera für

Rückfahrschein-

werfer für Masse

Download Bedienungsanleitung auf Deutsch (PDF, 5.86 MB)
