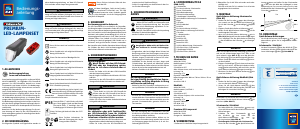

Bedienungsanleitung Bikemate 22436 Fahrradlampe
Benötigen Sie ein Bedienungsanleitung für Ihren Bikemate 22436 Fahrradlampe? Unten können Sie das PDF-Bedienungsanleitung kostenlos auf Deutsch ansehen und herunterladen. Für dieses Produkt gibt es derzeit 0 häufig gestellte Fragen, 0 Kommentare und 0 Stimmen. Wenn dies nicht das von Ihnen gewünschte Bedienungsanleitung ist, kontaktieren Sie uns bitte.
Ist Ihr Produkt defekt und bietet die Bedienungsanleitung keine Lösung? Gehen Sie zu einem Repair Café, wo es gratis repariert wird.
Bedienungsanleitung
Loading…
1. ALLGEMEINES
Bedienungsanleitung
lesen und aufbewahren
Diese Bedienungsanleitung gehört zu diesem PREMI-
UM-LED-LAMPENSET, im folgenden LED-Fahrradlicht
genannt. Das LED-Fahrradlicht besteht aus einem
Scheinwerfer und einem Rücklicht. Die Bedienungs-
anleitung enthält wichtige Informationen zur Benut-
zung des LED-Fahrradlichts.
Lesen Sie die Bedienungsanleitung, insbesondere die
Sicherheitshinweise, sorgfältig durch, bevor Sie das
LED-Fahrradlicht benutzen. Die Nichtbeachtung die-
ser Bedienungsanleitung kann zu schweren Verlet-
zungen oder zu Schäden am LED-Fahrradlicht führen.
Die Bedienungsanleitung basiert auf den in der Euro-
päischen Union gültigen Normen und Regeln. Beach-
ten Sie im Ausland auch landesspezifische Richtlinien
und Gesetze.
Bewahren Sie die Bedienungsanleitung für die wei-
tere Nutzung auf. Wenn Sie das LED-Fahrradlicht an
Dritte weitergeben, geben Sie unbedingt diese Bedie-
nungsanleitung mit.
2. ZEICHENERKLÄRUNG
Die folgenden Symbole und Signalwörter werden in
Dieses Zeichen informiert über die Her-
kunft der LED.
Mit dem freiwilligen „Safety tested, Produc-
tion monitored“-Prüfzeichen von TÜV SÜD
werden Baumuster eines Produkts geprüft
und für sicher befunden. Auch die Fertigungsstätte
wird jährlich überprüft.
3. SICHERHEIT
Bestimmungsgemäßer Gebrauch
Das LED-Fahrradlicht ist ausschließlich als Fahrradbe-
leuchtung konzipiert. Verwenden Sie das LED-Fahrrad-
licht nur, wie in dieser Bedienungsanleitung beschrie-
ben. Das Produkt ist nicht für den gewerblichen Einsatz
bestimmt. Jede andere Verwendung gilt als nicht be-
stimmungsgemäß und kann zu Sach- oder Personen-
schäden führen. Das Produkt ist nicht zur Raumbe-
leuchtung im Haushalt geeignet! USB-C-Kabel nur in
trockenen und geschlossenen Räumen verwenden.
Der Hersteller oder Händler übernimmt keine Haftung
für Schäden, die durch nicht bestimmungsgemäßen
oder falschen Gebrauch entstanden sind.
4. SICHERHEITSHINWEISE
WARNUNG!
Verletzungsgefahr!
Wenn Kinder mit dem LED-Fahrrad-
licht oder der Verpackung spielen,
können sie sich daran verletzen oder er-
sticken!
- Lassen Sie Kinder nicht mit dem LED-Fahrradlicht
oder der Verpackung spielen.
- Beaufsichtigen Sie Kinder in der Nähe des LED-Fahr-
radlichts.
- Bewahren Sie das LED-Fahrradlicht und die Verpa-
ckung außerhalb der Reichweite von Kindern auf.
WARNUNG!
Blendgefahr!
-
-
- Nicht direkt ins Licht des LED-Fahrradlichts
blicken oder das LED-Fahrradlicht auf die Au-
gen anderer Menschen richten. Dies kann zur Be-
einträchtigung der Sehkraft führen.
- Stellen Sie sicher, dass andere Verkehrsteilnehmer
nicht geblendet werden.
WARNUNG!
Unfallgefahr!
Ein verdecktes oder nicht funktionsfähi-
ges LED-Fahrradlicht kann Ihr Sichtfeld
einschränken und Sie für andere Verkehrs-
teilnehmer schlechter sichtbar machen.
- Achten Sie darauf, dass das LED-Fahrradlicht nicht von
Gegenständen verdeckt oder beeinträchtigt wird.
- Stellen Sie sicher, dass das LED-Fahrradlicht fest
dieser Bedienungsanleitung, auf dem LED-Fahrrad-
licht und/oder auf der Verpackung verwendet.
WARNUNG!
Dieses Signalsymbol/-wort bezeichnet eine Gefähr-
dung mit einem mittleren Risikograd, die, wenn sie
nicht vermieden wird, den Tod oder eine schwere Ver-
letzung zur Folge haben kann.
VORSICHT!
Dieses Signalsymbol/-wort bezeichnet eine Gefähr-
dung mit einem niedrigen Risikograd, die, wenn sie
nicht vermieden wird, eine geringfügige oder mäßige
Verletzung zur Folge haben kann.
HINWEIS!
Dieses Signalwort warnt vor möglichen Sachschäden.
Dieses Zeichen weist auf zusätzliche Informati-
onen hin.
Dieses Symbol weist auf mögliche Gefahren im
Bezug auf Kinder hin.
-
-
Dieses Zeichen weist auf Blendgefahr hin.
Dieses Symbol weist auf mögliche Gefahren im
Bezug auf Überhitzung hin.
Dieses Symbol weist auf mögliche Gefahren im
Bezug auf Explosionen hin.
Dieses Symbol weist auf mögliche Gefahren im
Umgang mit Batterien/Akkus hin.
Dieses Zeichen bezeichnet Gleichstrom.
Dieses Symbol bezeichnet die Schutzklasse III.
SELV: Schutzkleinspannung
Konformitätserklärung (siehe Kapitel „Kon-
formitätserklärung“): Mit diesem Symbol ge-
kennzeichnete Produkte erfüllen alle anzu-
wendenden Gemeinschaftsvorschriften des
Europäischen Wirtschaftsraums.
IP55
Die erste Ziffer „5“ steht für den vollständi-
gen Schutz gegen Staub und Berührung.
Die zweite Ziffer „5“ bestätigt, dass das
Produkt gegen Strahlwasser geschützt ist.
MIX
Papier aus
verantwortungsvollen
Quellen
FSC
®
C169626
www.fsc.org
Dieses Zeichen gibt Auskunft über das FSC®-
Zertifikat.
C/PAP
Diese Zeichen informieren Sie
über die Entsorgung der Verpa-
ckung und des Produkts.
montiert und voll funktionsfähig ist.
- Prüfen Sie regelmäßig vor dem Gebrauch den fes-
ten Sitz der Halterungen.
5. SICHERHEITSHINWEISE ZU
AKKUS
WARNUNG!
Brand- und Explosionsgefahr!
- Halten Sie das Produkt von Hitzequellen und
direkter Sonneneinstrahlung fern, der Akku
kann durch Überhitzung explodieren. Es be-
steht Verletzungsgefahr.
- Das LED-Fahrradlicht nicht in der Verpackung
betreiben! Es besteht Brandgefahr!
- Werfen Sie Akkus nicht ins Feuer.
WARNUNG!
Verletzungsgefahr!
Ausgelaufene Akkus nicht mit bloßen Hän-
den berühren! Es besteht Verletzungsge-
fahr!
- Ausgelaufene oder beschädigte Akkus können bei
Berührung mit der Haut Verätzungen verursachen.
Berühren Sie ausgelaufene Akkus nicht mit bloßen
Händen; tragen Sie deshalb in diesem Fall unbe-
dingt geeignete Schutzhandschuhe!
- Vermeiden Sie den Kontakt mit Haut, Augen und
Schleimhäuten. Bei Kontakt mit Akkusäure spülen
Sie die betroffenen Stellen sofort mit reichlich klarem
Wasser ab und suchen umgehend einen Arzt auf.
- Nehmen Sie Akkus nicht auseinander.
HINWEIS!
Beschädigungsgefahr!
Bei eigenständig durchgeführten Repara-
turarbeiten verfallen Ansprüche in Bezug
auf Garantie und Haftung.
- Geben Sie das LED-Fahrradlicht zur Reparatur an ei-
nen qualifizierten Fachhändler oder Kundendienst.
HINWEIS!
- Die LEDs des Scheinwerfers und des Rücklichts so-
wie der Akku des Scheinwerfers und des Rücklichts
sind nicht austauschbar. Bei einem Defekt muss der
gesamte Scheinwerfer/das gesamte Rücklicht er-
setzt werden.
HINWEIS!
- Bei der Entsorgung des Scheinwerfers und des
Rücklichts ist zu beachten, dass diese wiederauflad-
bare Batterien/Akkus enthalten.
Wiederaufladbare Batterien/Akkus dürfen nur im
entladenen Zustand entsorgt werden bzw. müssen
zur Entsorgung gegen Kurzschlüsse (z. B. mit Ilso-
lierband) gesichert sein.
6. LIEFERUMFANG/TEILE
(Abb. A–E2)
1
Scheinwerfer
2
Ein-/Ausschalttaste, Scheinwerfer
3
Sensor, Scheinwerfer
4
LED Ladestandanzeige
5
LED Leuchtstufenanzeige
6
Schutzkappe, Scheinwerfer
7
Quick-Release-Halterung für Scheinwerfer
7b
Bügel
8 Schraube
9 USB-C-Ladekabel
10 Rücklicht
11 Ein-/Ausschalttaste, Rücklicht
12 Quick-Release-Halterung für Rücklicht
13 Schraube
14 2 × Gummistreifen
15 Kontroll-LED
16 Rücklicht-LED
17 Bremslicht-LED 1
18 Bremslicht-LED 2
19 Seitliche Beleuchtung, Scheinwerfer
20 USB-C-Anschluss, Scheinwerfer
21 Schutzkappe, Rücklicht
22 USB-C-Anschluss, Rücklicht
7. TECHNISCHE DATEN
Scheinwerfer:
Artikel-Nr.: 22289
Modellnummer: JY-7218K
K-Nr.: K 2437
Schutzklasse: IP55
Akku: Lithium-Ionen, nicht austauschbar
Leistung: 3 W
Spannung: 3,7 V
Kapazität: 1.800 mAh
Beleuchtungsstärke: 100 Lux / 70 Lux / 30 Lux / 15 Lux
LED: 3 W, 3 V
Anschluss: USB-C
Rücklicht:
Artikel-Nr.: 22232
Modellnummer: JY-6273KX-1
K-Nr.: K 2436
Schutzklasse: IP55
Akku: Lithium-Polymer, nicht austauschbar
Leistung: 3 W
Spannung: 3,7 V
Kapazität: 300 mAh
LED: 0,1 W, 1,9 V
Anschluss: USB-C
Premium-LED-Lampenset:
Artikel-Nr: 835912
Modell-Nr.: 22436
Chargen-Nr.: PO30030425
8. VORBEREITUNG
1. Entfernen Sie sämtliches Verpackungsmaterial.
2. Überprüfen Sie, ob alle Teile vorhanden und unbe-
schädigt sind.
Falls dies nicht der Fall ist, melden Sie sich bei der
angegebenen Serviceadresse.
9. MONTAGE
Quick-Release-Halterung Scheinwerfer
(Abb. B1)
1. Drehen Sie die Schraube 8 gegen den Uhrzeiger-
sinn soweit aus der Quick-Release-Halterung 7 ,
bis sich die Schraube 8 aus dem Bügel 7b klappen
lässt.
2. Klappen Sie die Quick-Release-Halterung 7 auf.
3. Setzen Sie die Quick-Release-Halterung 7 auf die
Lenkstange des Fahrrades.
4. Wenn sich die Quick-Release-Halterung 7 wie in
Abb. B1 (4) dargestellt um die Lenkerstange legen
lässt, befestigen Sie die Quick-Release-Halterung
7 durch Zudrehen der Schraube 8 im Uhrzeiger-
sinn.
HINWEIS!
Wenn sich die Quick-Release-Halterung 7 nicht kor-
rekt um die Lenkerstange legen lässt, oder zu viel
Spiel aufweist, siehe Abb. C1 (5), muss die Quick-Re-
lease-Halterung 7 in ihrer Weite eingestellt werden.
5. Öffnen Sie die Quick-Release-Halterung 7 wie zu-
vor beschrieben.
6. Klappen Sie den Bügel 7b nach oben und verschie-
ben ihn nach rechts, um die Quick-Release-Halte-
rung 7 weiter einzustellen, oder nach links, um die
Quick-Release-Halterung 7 enger einzustellen.
7. Montieren Sie die Quick-Release-Halterung 7 wie
zuvor beschrieben.
Quick-Release-Halterung Rücklicht (Abb.
B2)
1. Drehen Sie die Schraube 13 gegen den Uhrzeiger-
sinn aus der Quick-Release-Halterung 12 .
2. Setzen Sie die Quick-Release-Halterung 12 des
Rücklichts über die Sattelstange des Fahrrads und
befestigen Sie sie mit der Schraube 13 .
HINWEIS!
Verwenden Sie bei Bedarf die Gummistreifen 14 , um
einen festen Sitz der Quick-Release-Halterung 12 zu
erreichen (siehe Abb. C2).
Scheinwerfer / Rücklicht
− Die Anbauhöhe des Scheinwerfers 1 muss zwi-
schen 40-120 cm und für das Rücklicht zwischen 25-
120 cm betragen.
1. Schieben Sie den Scheinwerfer 1 und
das Rücklicht 10 von vorne auf die
Quick-Release-Halterungen 7 und 12 ,
bis sie einrasten (siehe Abb. D).
2. Einstellung des Lichtkegels des Scheinwerfers
Lösen Sie die Schraube 8 der Quick-Release-Hal-
terung
7 etwas und stellen Sie den Scheinwerfer
1 so ein, dass die Mitte des Lichtkegels in einer
Entfernung von 5 m nur noch halb so hoch ist wie
die Oberkante des Scheinwerfers 1 . Ziehen Sie die
Schraube 8 wieder an.
5m
100 %
50 %
10. DEMONTAGE
Quick-Release-Halterungen
− Um die Quick-Release-Halterungen 7 und 12 zu
demontieren, gehen Sie in umgekehrter Reihen-
folge vor.
Scheinwerfer / Rücklicht
− Um den Scheinwerfer 1 bzw. das Rücklicht 10 ab-
zunehmen, drücken Sie die Hebel an den Quick-Re-
lease-Halterungen 7 oder 12 (siehe Abb. D).
Bedienungs-
anleitung
PREMIUM-
LED-LAMPENSET
4-colour process (CYMK)
ILLUSTRATOR & PHOTOSHOP Shadow
K:100 M:100 Y:100
JAHRE
GARANTIE
3
MODELL:
22436 09/2024
SERVICECENTER
835912
00800 / 68546854
garantie.aldi-sued.de
DE
DE
Importiert durch:
MONZ HANDELSGESELLSCHAFT
INTERNATIONAL MBH & CO. KG
SCHÖNDORFER STRASSE 60–62
54292 TRIER
GERMANY
Ident.-Nr.: PO30030425_PREMIUM-LED-LAMPENSET_22436_2024
Download Bedienungsanleitung auf Deutsch (PDF, 0.76 MB)
(Denken Sie an die Umwelt und drucken Sie diese Bedienungsanleitung nur aus, wenn es unbedingt nötig ist)
Loading…
Bewertung
Teilen Sie uns mit, was Sie über die Bikemate 22436 Fahrradlampe denken, indem Sie eine Produktbewertung verfassen. Möchten Sie Ihre Erfahrungen mit diesem Produkt teilen oder eine Frage stellen? Hinterlassen Sie einen Kommentar am Ende dieser Seite!Mehr zu diesem Bedienungsanleitung
Wir verstehen, dass es schön ist, ein gedrucktes Bedienungsanleitung für Ihr Bikemate 22436 Fahrradlampe zu haben. Sie können das Bedienungsanleitung jederzeit von unserer Website herunterladen und selbst ausdrucken. Wenn Sie ein Originalhandbuch wünschen, empfehlen wir Ihnen, Bikemate zu kontaktieren. Möglicherweise können sie ein Originalhandbuch bereitstellen. Suchen Sie das Bedienungsanleitung Ihres Bikemate 22436 Fahrradlampe in einer anderen Sprache? Wählen Sie auf unserer Homepage Ihre bevorzugte Sprache und suchen Sie nach der Modellnummer, um zu sehen, ob wir sie verfügbar haben.
Spezifikationen
| Marke | Bikemate |
| Modell | 22436 |
| Kategorie | Fahrradlampen |
| Dateityp | |
| Dateigröße | 0.76 MB |
Alle Anleitungen für Bikemate Fahrradlampen
Weitere Anleitungen von Fahrradlampen
Diskutieren Sie über dieses Produkt mit
Hier können Sie uns Ihre Meinung zu Bikemate 22436 Fahrradlampe mitteilen. Wenn Sie eine Frage haben, lesen Sie zunächst das Bedienungsanleitung sorgfältig durch. Die Anforderung eines Bedienungsanleitung kann über unser Kontaktformular erfolgen.
