Bedienungsanleitung

3

Das Gerät muss von einem Elektriker installiert werden,

der mit allen gängigen Sicherheits- und

Installationsvorschriften vertraut ist. Der Hersteller haftet

nicht für Verletzungen von Personen oder Tieren und für

Sachschäden, die durch Missachten der in diesem Kapitel

genannten Richtlinien entstehen.

Elektrischer Anschluss

Wichtig!

• Der elektrische Anschluss des Kochfelds muss vor dem

Anschließen des Backofens an das Stromnetz

vorgenommen werden.

• Die Erdung des Gerätes ist gesetzlich vorgeschrieben.

• Befolgen Sie für den elektrischen Anschluss ausschließlich

die Anweisungen im folgenden Abschnitt, nicht die auf

dem Geräteboden angegebenen Anschlüsse.

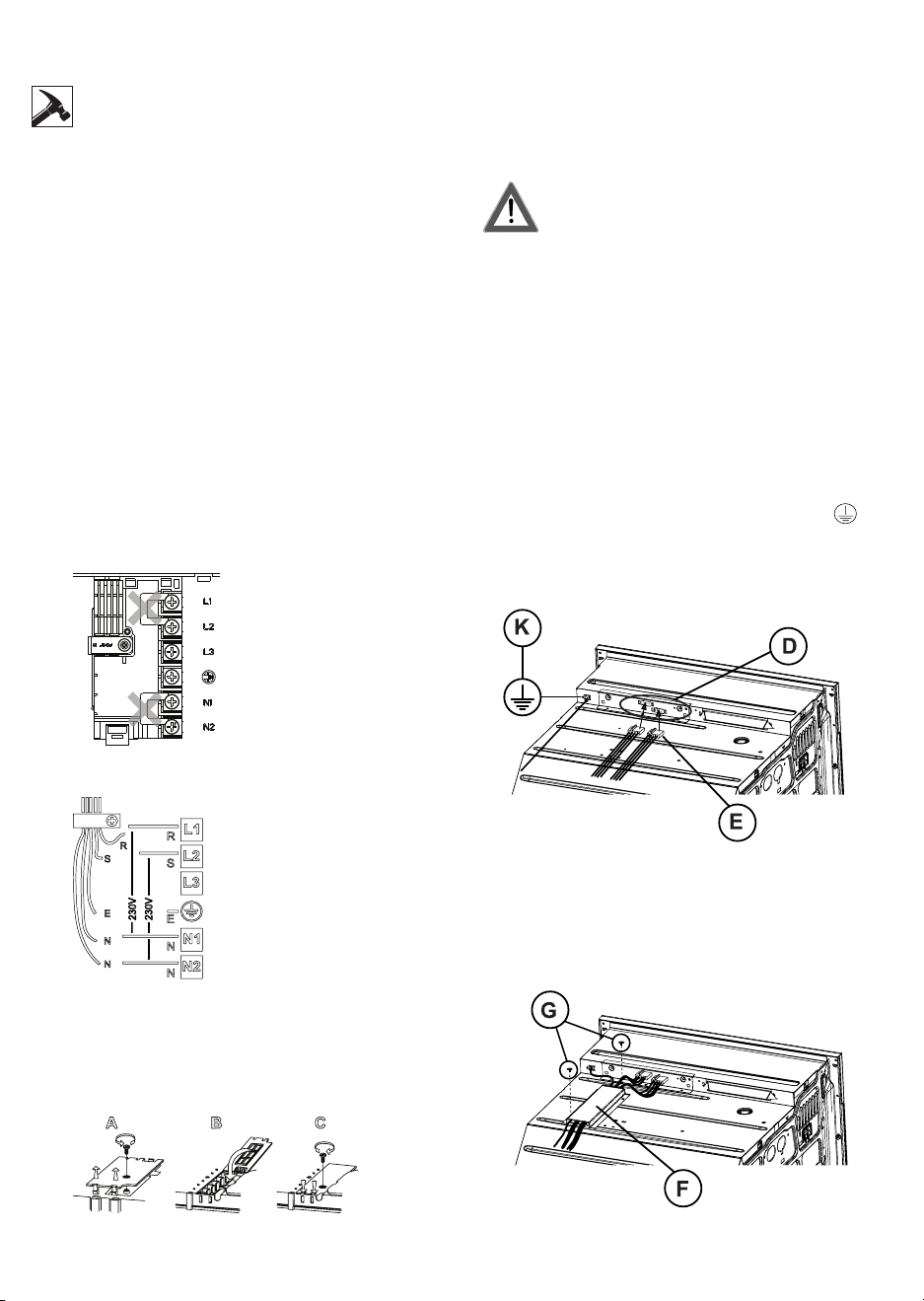

Anschluss des Kabels an die

Klemmenleiste

1. Lösen Sie die Schrauben an der Klemmenleiste und

entfernen Sie die Schaltbrücken.

2. Schließen Sie die Kabel wie auf dem folgenden

Anschlussplan dargestellt an die Klemmenleiste an.

3. Befestigen Sie das Kabel mit der Kabelklemme neben

der schwarzen Ummantelung.

4. Nehmen Sie den Klemmenleistendeckel (A) nach

Entfernen der Schraube ab und setzen Sie ihn in das

Scharnier (B) der Klemmenleiste ein. Schließen Sie den

Deckel (C) und schrauben Sie ihn auf der

Klemmenleiste fest.

Anschluss an den Backofen

WARNUNG

Schließen Sie den Backofen erst nach dem

Kochfeld an das Stromnetz an.

• Vergewissern Sie sich vor dem Anschluss des Backofens

an das Netz, dass das Modell des Kochfelds in der

mitgelieferten Beschreibung unter den möglichen

Kombinationen Kochfeld/Backofen aufgeführt ist.

• Schließen Sie die Verbindungsstecker des Kochfelds (E)

an die Buchsen des Backofens (D) an. Achten Sie dabei

auf die Farbentsprechung und die Ausrichtung der

Führungen, die auf der Oberseite der

Verbindungsstecker sichtbar sind.

• Führen Sie den Anschluss durch, indem Sie die

Verbindungsstecker bis zum Anschlag in die Buchsen

drücken, bis die Zunge einrastet.

• Schrauben Sie die Mutter der Erdungsschraube (K)

vom oberen Backofendeckel ab und ziehen Sie das gelb-

grüne Erdungskabel durch, ohne die Unterlegscheibe

abzunehmen. Ziehen Sie die Mutter auf der Schraube

gut fest.

• Bündeln Sie die angeschlossenen Kabel und decken Sie

sie mit dem Metalldeckel (F) ab. Achten Sie darauf, dass

die Kabel dabei nicht unter dem Deckel eingeklemmt

werden.

• Schrauben Sie die zwei Schrauben (G) ein und ziehen Sie

sie an, bis der mit dem Backofen gelieferte Metalldeckel

fest sitzt.

INSTALLATION UND ELEKTRISCHER ANSCHLUSS

Legende:

- R = braun

- S = braun

- E = gelb/grün

- N = blau

- N = blau
