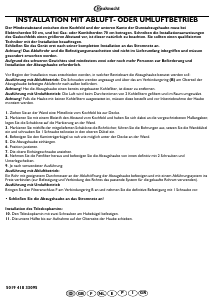

INSTALLATION MIT ABLUFT- ODER UMLUFTBETRIEB

Der Mindestabstand zwischen dem Kochfeld und der unteren Kante der Dunstabzugshaube muss bei

Elektroherden 50 cm, und bei Gas- oder Kombiherden 70 cm betragen. Schreiben die Installationsanweisungen

des Gaskochfelds einen größeren Abstand vor, ist dieser natürlich zu beachten. Sie sollten einen qualifizierten

Techniker mit der Installation beauftragen.

Schließen Sie das Gerät erst nach seiner kompletten Installation an das Stromnetz an.

Achtung! Das Abluftrohr und die Befestigungsmanschetten sind nicht im Lieferumfang inbegriffen und müssen

gesondert erworben werden.

Aufgrund des schweren Gewichtes sind mindestens zwei oder noch mehr Personen zur Beförderung und

Installation der Abzugshaube erforderlich.

Vor Beginn der Installation muss entschieden werden, in welcher Betriebsart die Abzugshaube benutzt werden soll:

Ausführung mit Abluftbetrieb:

Die Schwaden werden angesaugt und über das am Verbindungsring

(B)

am Oberteil der

Abzugshaube befestigte Abluftrohr nach außen befördert.

Achtung!

Hat die Abzugshaube einen bereits eingebauten Kohlefilter, ist dieser zu entfernen.

Ausführung mit Umluftbetrieb:

Die Luft wird beim Durchströmen von 2 Kohlefiltern gefiltert und im Raum umgewälzt.

Achtung!

Falls die Haube mit keinen Kohlefiltern ausgestattet ist, müssen diese bestellt und vor Inbetriebnahme der Haube

montiert werden.

1.

Ziehen Sie an der Wand eine Mittellinie vom Kochfeld bis zur Decke.

2.

Markieren Sie mit einem Bleistift den Abstand vom Kochfeld und halten Sie sich dabei an die vorgeschriebenen Maßangaben;

legen Sie die Schablone auf die Markierung an der Wand.

3.

Markieren Sie mithilfe der mitgelieferten Schablone die Bohrlöcher, führen Sie die Bohrungen aus, setzen Sie die Wanddübel

ein und schrauben Sie 1 Schraube teilweise in den oberen Dübel ein.

4.

Befestigen Sie den Kaminträgerbügel so nah wie möglich unter der Decke an der Wand.

5.

Die Abzugshaube einhängen.

6.

Position justieren.

7.

Die obere Einhängeschraube anziehen.

8.

Nehmen Sie die Fettfilter heraus und befestigen Sie die Abzugshaube von innen definitiv mit 2 Schrauben und

Unterlegscheiben.

9.

Je nach verwendeter Ausführung:

Ausführung mit Abluftbetrieb:

Ein Rohr mit geeignetem Durchmesser an der Abluftöffnung der Abzugshaube befestigen und mit einem Abführungssystem ins

Freie verbinden (zur Befestigung und Verbindung des Rohres das passende System für die gekaufte Rohrart verwenden).

Ausführung mit Umluftbetrieb

Bringen Sie den Filteranschluss F am Verbindungsring B an und nehmen Sie die definitive Befestigung mit 1 Schraube vor.

• Schließen Sie die Abzugshaube an das Stromnetz an!

Installation des Teleskopkamins:

10.

Den Teleskopkamin mit zwei Schrauben am Haltebügel befestigen.

11.

Die untere Hälfte bis zur Aufnahme auf der Oberseite der Haube schieben.
