Bedienungsanleitung Eberle AZT-I 524 410 Thermostat

Bedienungsanleitung

1. Utilisation

Les thermostats électroniques de type 52460

et 52461 sont prévus pour la régulation de

systèmes de chauffage ou de ventilation de

locaux humides tels que garages, magasins,

laveries, étables, serres, etc…

2. Montage

L’emplacement du thermostat doit être choisi

de telle sorte qu’il ne soit pas soumis aux

sources de chaleurs et de courants d’air para-

sites, mais qu’il reste soumis à la circulation

d’air normale.

Hauteur de montage: environ 1,6 m.

3. Schéma de raccordement

4. Caractéristiques techniques

No. de Référence Plage de

commande ordinateur température

Thermostat avec réglage extérieur

AZT-A 524 510 052460140 510 + 5 à + 35°C

AZT-A 524 410 052460141 410 –15 à +15°C

Thermostat avec réglage intérieur

AZT-I 524510 052461140 510 + 5 à +35°C

AZT-I 524410 052461141 410 –15 à +15°C

Tension d’alimentation 50Hz 220V

Tolérance 187…242V

Courant coupé 10A/250 V~

Pouvoir de coupure 2,5 KVA

Systéme de contact 1 inverseur

Température ambiante admissible –20 à +40°C

Amplitude env. 0,5 K

Classification du boîtier DIN 40050 IP 54

Elément sensible CTN linéarisé

Poids environ 250 g

5. Plombage du boîtier

1. Remplacer la vis en haut à droite du boîtier

par la vis avec perçage pour passage du fil.

2. Passer le fil au travers du trou, visser la vis,

et refermer le plomb.

Thermostats electroniques

AZT-A 524410/510

AZT-I 524410/510

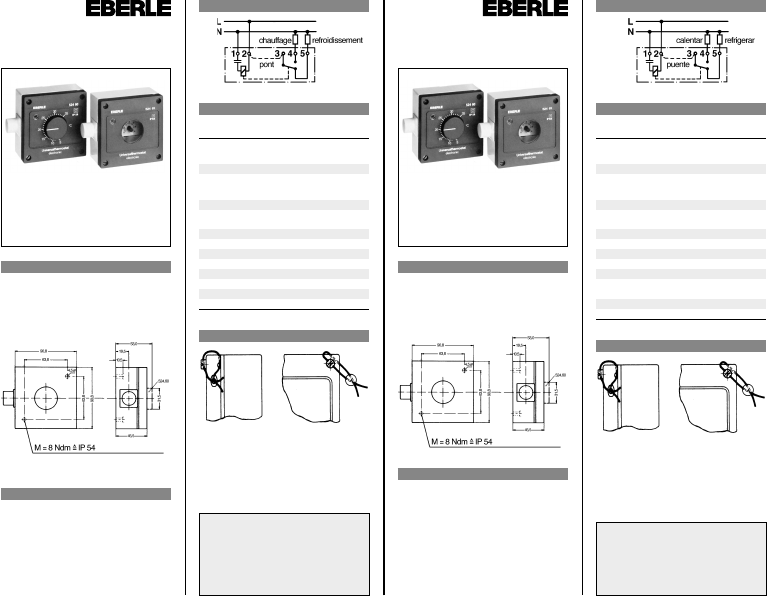

Notice de montage

et d’emploi

1. Aplicación

El termostato universal se aplica para la regu-

lación de la calefacción o de ventiladores en

locales húmedos o polvorientos, como por

ejemplo en garajes, almacenes, cuartos de

baño, establos, invernaderos, etc.

2. Montaje

Se debe escoger el lugar de montaje de modo

que el aparato no esté sometido a corrientes

de aire permanentes o a radiaciones térmicas,

y quede garantizada una circulación de aire

suficiente en todo momento. El montaje se

debe realizar a una altura aproximada de

1,6 m.

Si se instala en el exterior, se debe escoger

la fachada norte. Caso de que esto no sea

posible, deberá montarse una chapa de

protección contra la radiación solar directa.

3. Esquema de conexión

4. Datos técnicos característicos

No de Ref. Gama de

pedido ordenador regulación

Termostatos con mando de regulación accesible

AZT-A 524 510 052460140 510 de + 5 a +35°C

AZT-A 524 410 052460141 410 de –15 a +15°C

Termostatos con mando de regulación oculto

AZT-I 524510 052461140 510 de + 5 a +35°C

AZT-I 524410 052461141 410 de –15 a +15°C

Tension de servicio 220V 50 Hz

Tolerancia 187…242 V

Capacidad del contacto 10 A/ 250 V

Potencia de corte 2,5 KVA

Tipo de contacto Conmutador

Temperatura ambiente admisible de –20 a +40°C

Diferencial aprox 0,5 K

Grado de protección de la carcasa

según DIN 40050 IP 54

Sonda NTC linearizada

Peso unos 250 g

5. Precintado de la caracas

1. Substituir el tornillo en el lado superior de-

recho de la tapa por el tornillo de precintado

suministrado (con taladro transversal).

2. Pasar el alambre de precintado a través del

canal en la tapa y del tornillo de precintado,

y fijar el precinto.

Thermostato universal

– electrónico –

Tipo AZT-A 524 410/ 510

Tipo AZT-I 524 410/ 510

Instrucciones de montaje

y de servicio

ATTENTION

L’appareil doit imperativement être installé et/ou

monté par un professionel conformément aux

normes de sécurité en vigueur.

Tous renseignements concernant les possibilités

d’application, le dimensionnement et en particulier

les caractéristiques techniques figurent dans notre

prospectus.

ATENCION

El aparato sólo debe ser instalado por un profesio-

nal, de acuerdo con las normas de seguridad en

vigor.

Todos los datos relativos a posibles aplicaciones, al

dimensionado y en particular a las caracteristicas

técnicas figuran en el prospecto.
